Mohlenhoff WLK

Конвекторы Mohlenhoff WLK - внутрипольные конвекторы водяного отопления с естественной конвекцией и с возможностью подачи свежего воздуха от системы приточной вентиляции.

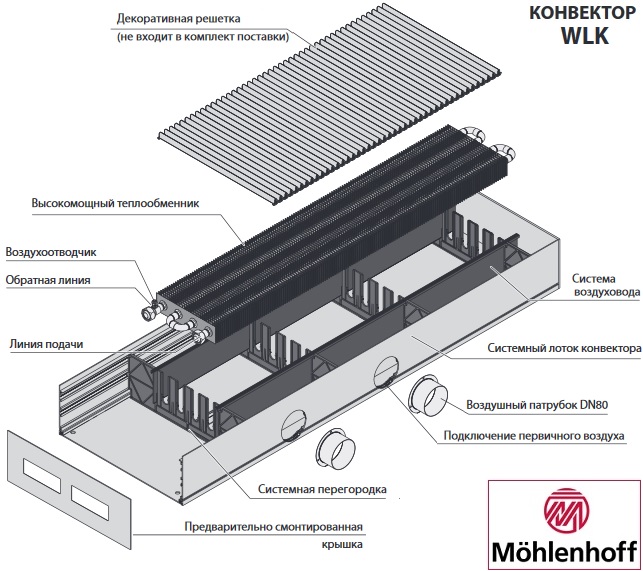

К конвектором Mohlenhoff серии WLK можно подвести трубы для притока свежего первичного воздуха. Если временно такой необходимости нет, то конвектор будет работать в режиме естественной конвекции и нагревать воздух имеющийся в помещении.

Корпус конвектора сделан из анодированного алюминия.

Теплообменник выполнен из медной трубы с запрессованными алюминиевыми ламелями и покрыт специальным черным напылением.

Все трубы теплообменника расположены в одной горизонтальной плоскости.

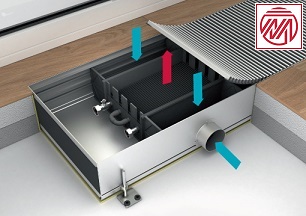

Mohlenhoff WLK конвекторы отопления с естественной конвекцией и подачей первичного воздуха

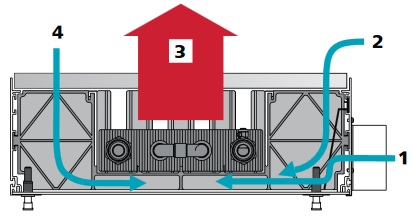

Принцип работы конвектора Mohlenhoff WLK



Для организации подвода свежего воздуха конвектор WLK оборудуется одним или несколькими LK-модулями (в зависимости от рассчетных требований проекта).

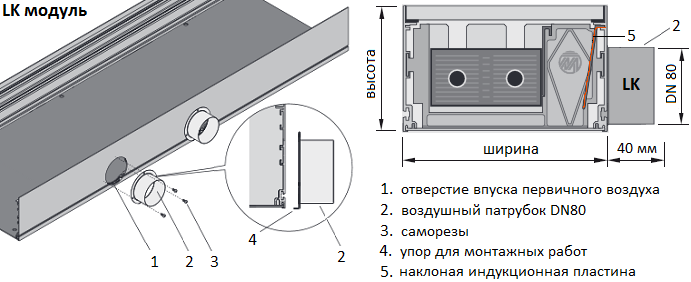

LK-модуль состоит из так называемой индукционной пластины, патрубка с диаметром DN80 для соединения с трубой приточной вентиляции свежего воздуха м саморезов. Индукционная пластина LK-модуля расположена под углом с внутренней стороны стенки конвектора и направляет входящий воздух под телообменник. LK-модули распологаются на расстоянии 307 мм друг от друга (между осями их патрубков). Количество модулей и места расположения (согласно сетки в 307 мм) определяются в зависимости от необходимого рассчетного объема притока первичного воздуха в помещение.

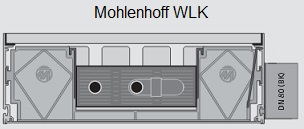

LK-модуль конвектора Mohlenhoff WLK. Необходим для подсоединения потока свежего воздуха системы приточной вентиляции



Конвекторы Mohlenhoff WLK можно купить следующих размерных типов:

  • WLK 180. Ширина 180 мм. Высота - 140 или 190 мм. 2-х трубный теплообменник. Длина от 1000 мм до 5000 мм (с шагом 250 мм);
  • WLK 260. Ширина 260 мм. Высота - 140 или 190 мм. 2-х трубный теплообменник. Длина от 1000 мм до 5000 мм (с шагом 250 мм);
  • WLK 320. Ширина 320 мм. Высота - 140 или 190 мм. 3-х трубный теплообменник. Длина от 1000 мм до 5000 мм (с шагом 250 мм);
  • WLK 410. Ширина 410 мм. Высота - 140 или 190 мм. 4-х трубный теплообменник. Длина от 1000 мм до 5000 мм (с шагом 250 мм).

Поз заказ можно сделать конвекторы индивидуальной длины о 501 до 4999 мм.

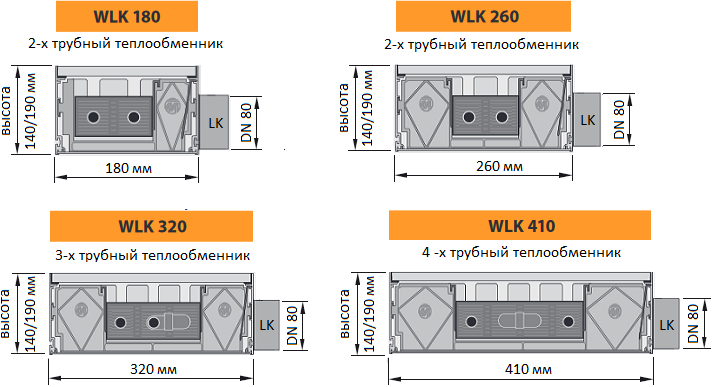

Разновидности конвекторов Mohlenhoff WLK по ширине - WLK 180, WLK 260, WLK 320 или WLK 410



Рабочее давление в системе отопления при эксплуатации конвектора не должно быть выше 10 бар. Под заказ можно изготовить конвектор на рабочее давление до 16 бар.

Максимальная температура теплоносителя не должна превышать +105°С.

Гидравлическое подключение - евроконус 3/4" с воздухоотводчиком.

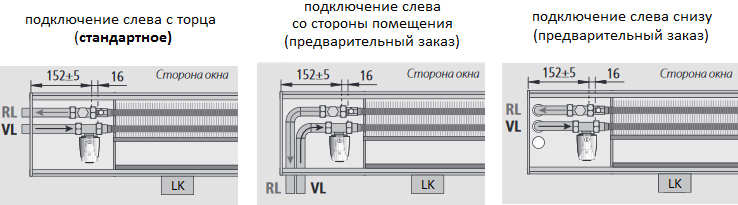

Стандартно подведение труб системы отопления сделано с левой стороны конвектора с торца. По предварительному заказу подведение можно сделать также слева, но со стороны помещения или слева снизу (из дна) корпуса.



Варианты подведения труб системы отопления к конвектору Mohlenhoff WLK



Для регулирования теплоотдачи конвектора на линию подачи необходимо установить термостатический вентиль VUD15, сервопривод Альфа, далее клеммную коробку tA23 и выносной проводной терморегулятор серии RD.

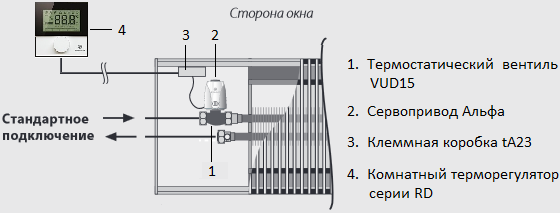

Схема регулировки теплоотдачи конвектора Mohlenhoff WLK и ее основные элементы



В комплект поставки входит:

  • конвектор в сборе с защитным на время монтажа листом из плотного картона толщиной 15 мм;
  • наружные (внешние) юстировочные ножки JBA 8.80 для регулирования по высоте от 10 до 45 мм. Под заказ возможны внутренние ножки JBI 8.80 и траверсы к ним;
  • необходимое количество LK-модулей;
  • паспорт, руководство по монтажу и эксплуатации.

Декоративная рулонная поперечная или линейная продольная решетка приобретается отдельно.

Гарантия - 5 лет. Гарантия для электрических дополнительных комплектующих - 3 года.

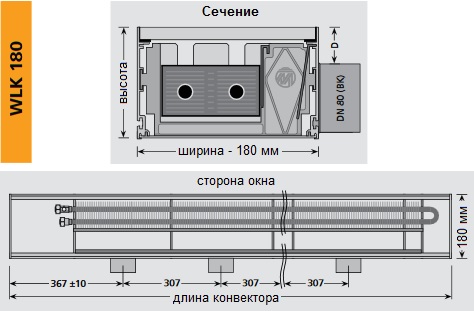

Конвекторы Mohlenhoff WLK 180

Ширина корпуса конвектора 180 мм. Высота - 140 или 190 мм.

2-х трубный теплообменник.

Mohlenhoff WLK 180



Цены и оснонвые характеристики конвекторов Mohlenhoff WLK 180

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20°C при 90/70/20°C
WLK 180-140 180 мм 140 мм 1000 мм Mohlenhoff WLK 180-140-1000 534 639 30 284 руб.
1250 мм Mohlenhoff WLK 180-140-1250 769 916 34 955 руб.
1500 мм Mohlenhoff WLK 180-140-1500 1004 1192 39 548 руб.
1750 мм Mohlenhoff WLK 180-140-1750 1069 1277 43 518 руб.
2000 мм Mohlenhoff WLK 180-140-2000 1303 1554 47 489 руб.
2250 мм Mohlenhoff WLK 180-140-2250 1538 1831 52 316 руб.
2500 мм Mohlenhoff WLK 180-140-2500 1773 2108 57 064 руб.
2750 мм Mohlenhoff WLK 180-140-2750 2008 2385 61 424 руб.
3000 мм Mohlenhoff WLK 180-140-3000 2073 2470 65 862 руб.
3250 мм Mohlenhoff WLK 180-140-3250 2308 2743 71 544 руб.
3500 мм Mohlenhoff WLK 180-140-3500 2542 3023 77 150 руб.
3750 мм Mohlenhoff WLK 180-140-3750 2777 3300 81 120 руб.
4000 мм Mohlenhoff WLK 180-140-4000 3012 3577 85 169 руб.
4250 мм Mohlenhoff WLK 180-140-4250 3077 3662 89 996 руб.
4500 мм Mohlenhoff WLK 180-140-4500 3312 3939 95 056 руб.
4750 мм Mohlenhoff WLK 180-140-4750 3547 4216 99 025 руб.
5000 мм Mohlenhoff WLK 180-140-5000 3781 4492 103 386 руб.
WLK 180-190 180 мм 190 мм 1000 мм Mohlenhoff WLK 180-190-1000 519 620 33 320 руб.
1250 мм Mohlenhoff WLK 180-190-1250 741 883 38 380 руб.
1500 мм Mohlenhoff WLK 180-190-1500 964 1147 43 829 руб.
1750 мм Mohlenhoff WLK 180-190-1750 1037 1240 48 423 руб.
2000 мм Mohlenhoff WLK 180-190-2000 1260 1503 53 094 руб.
2250 мм Mohlenhoff WLK 180-190-2250 1483 1767 58 544 руб.
2500 мм Mohlenhoff WLK 180-190-2500 1706 2031 64 071 руб.
2750 мм Mohlenhoff WLK 180-190-2750 1929 2294 69 209 руб.
3000 мм Mohlenhoff WLK 180-190-3000 2001 2387 74 347 руб.
3250 мм Mohlenhoff WLK 180-190-3250 2224 2650 80 653 руб.
3500 мм Mohlenhoff WLK 180-190-3500 2447 2914 86 804 руб.
3750 мм Mohlenhoff WLK 180-190-3750 2893 3178 91 396 руб.
4000 мм Mohlenhoff WLK 180-190-4000 2966 3441 96 068 руб.
4250 мм Mohlenhoff WLK 180-190-4250 2966 3534 101 517 руб.
4500 мм Mohlenhoff WLK 180-190-4500 3189 3797 107 355 руб.
4750 мм Mohlenhoff WLK 180-190-4750 3411 4061 111 949 руб.
5000 мм Mohlenhoff WLK 180-190-5000 3634 4325 116 854 руб.

Теплоотдача каждого типоразмера конвектора при других температурных режимах определяется в результате детального планирования и расчета. Количество необходимых модулей LK зависит от требуемого объема притока первичного воздуха, температурных характеристиках для основного режима эксплуатации конвектора.



Купить конвекторы Mohlenhoff WLK  [email protected]

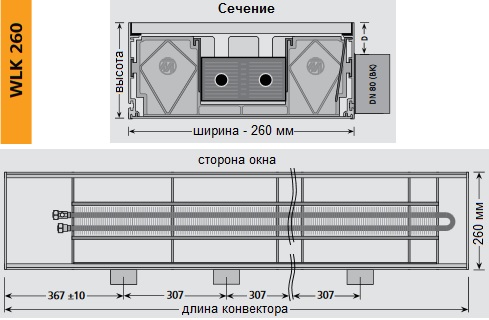

Конвекторы Mohlenhoff WLK 260

Ширина корпуса конвектора 260 мм. Высота - 140 или 190 мм.

2-х трубный теплообменник.



Цены и оснонвые характеристики конвекторов Mohlenhoff WLK 260

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20°C при 90/70/20°C
WLK 260-140 260 мм 140 мм 1000 мм Mohlenhoff WLK 260-140-1000 697 832 33 398 руб.
1250 мм Mohlenhoff WLK 260-140-1250 997 1186 38 691 руб.
1500 мм Mohlenhoff WLK 260-140-1500 1297 1540 43 752 руб.
1750 мм Mohlenhoff WLK 260-140-1750 1393 1664 48 268 руб.
2000 мм Mohlenhoff WLK 260-140-2000 1693 2017 52 627 руб.
2250 мм Mohlenhoff WLK 260-140-2250 1790 2371 58 155 руб.
2500 мм Mohlenhoff WLK 260-140-2500 2294 2495 63 604 руб.
2750 мм Mohlenhoff WLK 260-140-2750 2594 3079 68 509 руб.
3000 мм Mohlenhoff WLK 260-140-3000 2690 3203 73 491 руб.
3250 мм Mohlenhoff WLK 260-140-3250 2990 3557 79 796 руб.
3500 мм Mohlenhoff WLK 260-140-3500 3291 3911 85 947 руб.
3750 мм Mohlenhoff WLK 260-140-3750 3587 4265 90 540 руб.
4000 мм Mohlenhoff WLK 260-140-4000 3891 4619 95 211 руб.
4250 мм Mohlenhoff WLK 260-140-4250 3987 4743 100 349 руб.
4500 мм Mohlenhoff WLK 260-140-4500 4287 5097 105 721 руб.
4750 мм Mohlenhoff WLK 260-140-4750 4588 5450 110 470 руб.
5000 мм Mohlenhoff WLK 260-140-5000 4888 5804 115 141 руб.
WLK 260-190 260 мм 190 мм 1000 мм Mohlenhoff WLK 260-190-1000 674 816 37 369 руб.
1250 мм Mohlenhoff WLK 260-190-1250 953 963 43 051 руб.
1500 мм Mohlenhoff WLK 260-190-1500 1233 1485 48 812 руб.
1750 мм Mohlenhoff WLK 260-190-1750 1348 1632 53 794 руб.
2000 мм Mohlenhoff WLK 260-190-2000 1403 1966 59 089 руб.
2250 мм Mohlenhoff WLK 260-190-2250 1907 2301 65 239 руб.
2500 мм Mohlenhoff WLK 260-190-2500 2186 2635 71 233 руб.
2750 мм Mohlenhoff WLK 260-190-2750 2465 2969 76 839 руб.
3000 мм Mohlenhoff WLK 260-190-3000 2580 3117 82 522 руб.
3250 мм Mohlenhoff WLK 260-190-3250 2860 3451 90 540 руб.
3500 мм Mohlenhoff WLK 260-190-3500 3139 3785 98 714 руб.
3750 мм Mohlenhoff WLK 260-190-3750 3419 4120 102 607 руб.
4000 мм Mohlenhoff WLK 260-190-4000 3698 4454 106 266 руб.
4250 мм Mohlenhoff WLK 260-190-4250 3813 4602 112 493 руб.
4500 мм Mohlenhoff WLK 260-190-4500 4093 4749 118 722 руб.
4750 мм Mohlenhoff WLK 260-190-4750 4372 5270 124 328 руб.
5000 мм Mohlenhoff WLK 260-190-5000 4651 5605 129 154 руб.

Теплоотдача каждого типоразмера конвектора при других температурных режимах определяется в результате детального планирования и расчета. Количество необходимых модулей LK зависит от требуемого объема притока первичного воздуха, температурных характеристиках для основного режима эксплуатации конвектора.

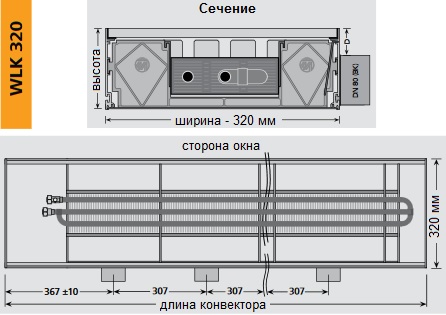

Mohlenhoff WLK 320

Ширина корпуса (лотка) конвекторов 320 мм. Высота - 140 или 190 мм.

3-х трубный теплообменник.



Цены и оснонвые характеристики конвекторов Mohlenhoff WLK 320

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20°C при 90/70/20°C
WLK 320-140 320 мм 140 мм 1000 мм Mohlenhoff WLK 320-140-1000 865 1037 39 315 руб.
1250 мм Mohlenhoff WLK 320-140-1250 1232 1471 45 231 руб.
1500 мм Mohlenhoff WLK 320-140-1500 1599 1906 51 225 руб.
1750 мм Mohlenhoff WLK 320-140-1750 1730 2073 56 441 руб.
2000 мм Mohlenhoff WLK 320-140-2000 2097 2508 61 424 руб.
2250 мм Mohlenhoff WLK 320-140-2250 2464 2942 68 041 руб.
2500 мм Mohlenhoff WLK 320-140-2500 2831 3377 74 114 руб.
2750 мм Mohlenhoff WLK 320-140-2750 3198 3811 80 031 руб.
3000 мм Mohlenhoff WLK 320-140-3000 3329 3979 85 713 руб.
3250 мм Mohlenhoff WLK 320-140-3250 3696 4414 92 487 руб.
3500 мм Mohlenhoff WLK 320-140-3500 3827 4848 98 948 руб.
3750 мм Mohlenhoff WLK 320-140-3750 4429 5283 103 930 руб.
4000 мм Mohlenhoff WLK 320-140-4000 4796 5717 108 524 руб.
4250 мм Mohlenhoff WLK 320-140-4250 4928 5885 115 608 руб.
4500 мм Mohlenhoff WLK 320-140-4500 5295 6319 122 381 руб.
4750 мм Mohlenhoff WLK 320-140-4750 5661 6754 127 753 руб.
5000 мм Mohlenhoff WLK 320-140-5000 6028 7188 133 202 руб.
WLK 320-190 320 мм 190 мм 1000 мм Mohlenhoff WLK 320-190-1000 816 975 44 686 руб.
1250 мм Mohlenhoff WLK 320-190-1250 1149 1369 51 148 руб.
1500 мм Mohlenhoff WLK 320-190-1500 1483 1764 57 765 руб.
1750 мм Mohlenhoff WLK 320-190-1750 1631 1949 63 682 руб.
2000 мм Mohlenhoff WLK 320-190-2000 1965 2344 72 089 руб.
2250 мм Mohlenhoff WLK 320-190-2250 2298 2739 76 527 руб.
2500 мм Mohlenhoff WLK 320-190-2500 2632 3134 83 611 руб.
2750 мм Mohlenhoff WLK 320-190-2750 2966 3529 86 996 руб.
3000 мм Mohlenhoff WLK 320-190-3000 3114 3714 96 379 руб.
3250 мм Mohlenhoff WLK 320-190-3250 3448 4108 103 775 руб.
3500 мм Mohlenhoff WLK 320-190-3500 3781 4503 110 859 руб.
3750 мм Mohlenhoff WLK 320-190-3750 4115 4868 116 464 руб.
4000 мм Mohlenhoff WLK 320-190-4000 4449 5293 122 147 руб.
4250 мм Mohlenhoff WLK 320-190-4250 4597 5478 129 466 руб.
4500 мм Mohlenhoff WLK 320-190-4500 4930 5873 136 862 руб.
4750 мм Mohlenhoff WLK 320-190-4750 5264 6268 143 089 руб.
5000 мм Mohlenhoff WLK 320-190-5000 5598 6663 149 083 руб.

Теплоотдача каждого типоразмера конвектора при других температурных режимах определяется в результате детального планирования и расчета. Количество необходимых модулей LK зависит от требуемого объема притока первичного воздуха, температурных характеристиках для основного режима эксплуатации конвектора.

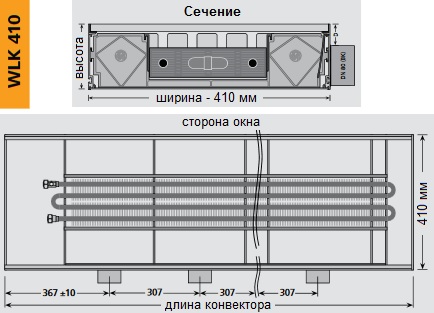

Конвекторы Mohlenhoff WLK 410

Ширина корпуса конвектора 410 мм. Высота - 140 или 190 мм.

4-х трубный теплообменник.



Цены и оснонвые характеристики конвекторов Mohlenhoff WLK 410

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20°C при 90/70/20°C
WLK 410-140 410 мм 140 мм 1000 мм Mohlenhoff WLK 410-140-1000 1089 1300 48 967 руб.
1250 мм Mohlenhoff WLK 410-140-1250 1552 1847 57 064 руб.
1500 мм Mohlenhoff WLK 410-140-1500 2015 2393 65 005 руб.
1750 мм Mohlenhoff WLK 410-140-1750 2179 2601 71 466 руб.
2000 мм Mohlenhoff WLK 410-140-2000 2642 3147 78 006 руб.
2250 мм Mohlenhoff WLK 410-140-2250 3104 3693 86 726 руб.
2500 мм Mohlenhoff WLK 410-140-2500 3567 4240 95 912 руб.
2750 мм Mohlenhoff WLK 410-140-2750 4030 4786 103 152 руб.
3000 мм Mohlenhoff WLK 410-140-3000 4194 4994 110 781 руб.
3250 мм Mohlenhoff WLK 410-140-3250 4657 5540 119 266 руб.
3500 мм Mohlenhoff WLK 410-140-3300 5119 6086 127 831 руб.
3750 мм Mohlenhoff WLK 410-140-3750 5582 6633 134 526 руб.
4000 мм Mohlenhoff WLK 410-140-4000 6045 7179 140 987 руб.
4250 мм Mohlenhoff WLK 410-140-4250 6209 7378 149 317 руб.
4500 мм Mohlenhoff WLK 410-140-4500 6672 7953 157 803 руб.
4750 мм Mohlenhoff WLK 410-140-4750 7134 8480 165 121 руб.
5000 мм Mohlenhoff WLK 410-140-5000 7597 9026 172 205 руб.
WLK 410-190 410 мм 190 мм 1000 мм Mohlenhoff WLK 410-190-1000 1038 1239 51 693 руб.
1250 мм Mohlenhoff WLK 410-190-1250 1467 1745 60 256 руб.
1500 мм Mohlenhoff WLK 410-190-1500 1896 2251 68 664 руб.
1750 мм Mohlenhoff WLK 410-190-1750 2076 2478 75 982 руб.
2000 мм Mohlenhoff WLK 410-190-2000 2505 2984 83 144 руб.
2250 мм Mohlenhoff WLK 410-190-2250 2934 3490 92 642 руб.
2500 мм Mohlenhoff WLK 410-190-2500 3362 3997 101 751 руб.
2750 мм Mohlenhoff WLK 410-190-2750 3791 4503 110 314 руб.
3000 мм Mohlenhoff WLK 410-190-3000 3971 4729 118 722 руб.
3250 мм Mohlenhoff WLK 410-190-3250 4400 5236 127 831 руб.
3500 мм Mohlenhoff WLK 410-190-3500 4829 5742 136 783 руб.
3750 мм Mohlenhoff WLK 410-190-3750 5258 6248 144 101 руб.
4000 мм Mohlenhoff WLK 410-190-4000 5687 6754 151 264 руб.
4250 мм Mohlenhoff WLK 410-190-4250 5867 6981 160 528 руб.
4500 мм Mohlenhoff WLK 410-190-4500 6296 7487 169 402 руб.
4750 мм Mohlenhoff WLK 410-190-4750 6725 7995 177 188 руб.
5000 мм Mohlenhoff WLK 410-190-5000 7153 8500 185 128 руб.

Теплоотдача каждого типоразмера конвектора при других температурных режимах определяется в результате детального планирования и расчета. Количество необходимых модулей LK зависит от требуемого объема притока первичного воздуха, температурных характеристиках для основного режима эксплуатации конвектора.



Основные элементы конвектора Mohlenhoff серии WLK







Конвекторы Mohlenhoff WLK имеют разновидность - WLKP, которые имеют более мощный по теплоотдаче и размеру теплообменником.

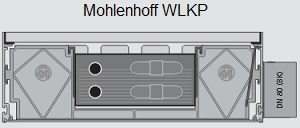

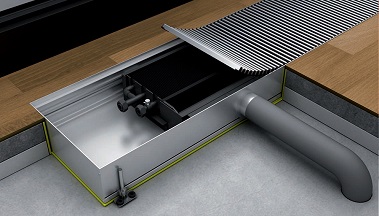

Конвекторы Mohlenhoff WLK для отопления с подачей первичного свежего воздуха.             Mohlenhoff WLKP, конвекторы с повышенной тепловой мощностью.
