Mohlenhoff QSK

Mohlenhoff QSK - внутрипольный конвектор с принудительной вентиляцией (тангенциальным вентилятором). Вентиляторы имеют технологию энергоэффективных и малошумных ЕС-электромоторов, поэтому эту серию конвекторов ингода называют Mohlenhoff QSK EC.

Особенность вентилятора тангенциального типа заключается в том, что воздух забирается не с торца, а по всей его длине с фронтальной стороны. Таким образом вентилятор производит равномерный воздушный поток вдоль всей своей ширины и практически бесшумен в работе.

В конвекторах Mohlenhoff серии QSK поступающий холодный воздух, прогоняется вентилятором через расположенный под углом водяной теплообменник и уже нагретым поступает в помещение. При выключенном вентиляторе, конвектор работает в режиме естественной конвекции.

Купить конвекторы Mohlenhoff QSK можно с следующих размерах:

  • QSK 260.  Ширина - 260 мм. 2-х трубный теплообменник. Высота - 110 мм.  Длина - 850-3750 мм (с шагом - 250 мм).
  • QSK 320.  Ширина - 320 мм. 3-х трубный теплообменник. Высота - 110 мм.  Длина - 850-3750 мм (с шагом - 250 мм).
  • QSK 360.  Ширина - 360 мм. 4-х трубный теплообменник. Высота - 110 мм.  Длина - 850-3750 мм (с шагом - 250 мм).

Возможно изготовление конвектора нестандартной длины, а также радиусное исполнение прибора.

Корпус (лоток) конвектора выполнен из панелей анодированного алюминиевого профиля толщиной 2 мм, теплообменник - из медной трубы и алюминиевых ламелей и окрашен в черный цвет.

При комплектации конвектора дренажым сливом, его можно устанавливать в бассейнах.

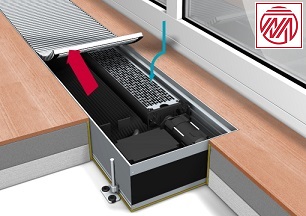

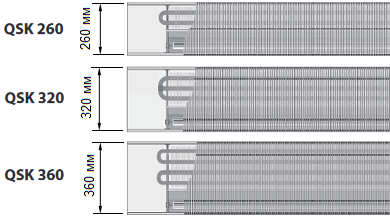

Конвектор Mohlenhoff QSK     Все варианты типоразмеров конвекторов Mohlenhoff QSK по ширине

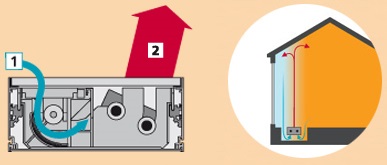

Принцип работы конвектора Mohlenhoff серии QSK с принудительной конвекцией и тангенциальным вентилятором                 Принцип работы конвекторов Mohlenhoff QSK

Рабочее давление - до 10 бар. Опционально под заказ - 16 бар.

Максимальная температура теплоносителя - до +105°С.

Гидравлическая подводка труб стандартно выполнена слева с торца корпуса. Но организовать вход труб отопления в корпус можно слева со стороны помещения или со стороны онка. Также возможен нижний ввод.

Подключение - 3/4" евроконус с воздухоотводчиком.

По требованию заказчика ввод труб можно сделать слева со стороны помещения, слева со стороны окна или лаже слева снизу (из днища корпуса).

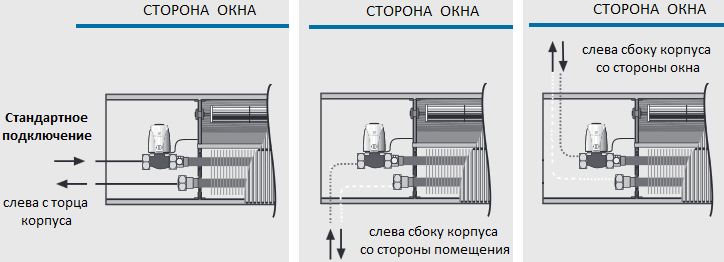

Варианты подведения труб системы отопления к конвектору Mohlenhoff QSK



Управление работой вентилятора осуществляется через встроенный в корпус (с правой стороны) серийный многофункциональный умный блок управления GS 2000 с режимом "главный-подчиненный". Блок имеет универсальные возможности для подключения внешних регулировочных систем и устройств, например комнатного термостата Альфа AR 6010 KD-S или терморегулятора RDG 160T. Все электрические подводки выполняют также с правой стороны.

Степень защиты - IP21.

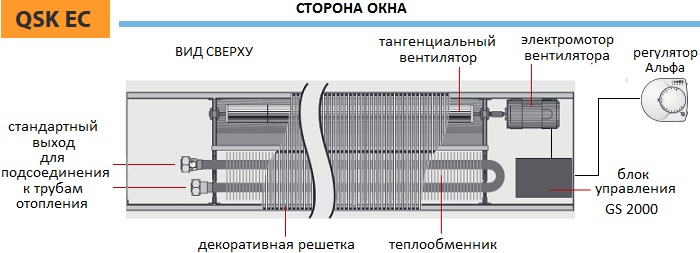

Внутрипольный конвектор Mohlenhoff QSK с принудительной конвекцикй (тангенциальным вентилятором)



Комплект поставки конвектора QSK включает:

  • сам конвектор с тангенциальным вентилятором с EC-мотором, c защитным картонным листом на время монтажа;
  • наружные юстировочные ножки (JBA 8.80) для регулирования по высоте. Внутренние ножки (JBI 8.80) делаются под заказ;
  • встроенный блок управления GS 2000. Расположен в правой части корпуса, рядом с электромотором вентилятора;
  • паспорт, руководство по установке, монтажу и эксплуатации.

Завершающим элементом конвектора является декоративная решетка (поперечная или продольная). Решетка не входит в комплект поставки и приобретается отдельно.









Mohlenhoff QSK 260

Ширина корпуса (лотка) конвектора - 260 мм.

2-х трубный теплообменник.

Высота - 110 мм.

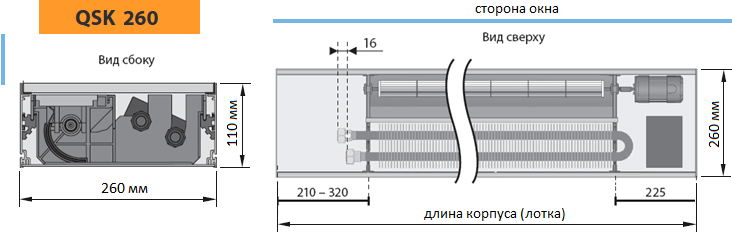

Конвектор Mohlenhoff QSK 260. Ширина - 260 мм. 2-х трубный теплообменник



Цены и основные параметры конвекторов QSK 260

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20°C при 90/70/20°C
при 65% оборотов вентилятора при 100% оборотов вентилятора при 65% оборотов вентилятора при 100% оборотов вентилятора

QSK 260

260 мм 110 мм 850 мм Mohlenhoff QSK 260-110-850 740 953 880 1134 70 130 руб.
1000 мм Mohlenhoff QSK 260-110-1000 1036 1334 1232 1787 78 044 руб.
1250 мм Mohlenhoff QSK 260-110-1250 1480 1907 1759 2267 81 424 руб.
1500 мм Mohlenhoff QSK 260-110-1500 1816 2322 2159 2761 86 637 руб.
1750 мм Mohlenhoff QSK 260-110-1750 2152 2737 2559 3255 104 315 руб.
2000 мм Mohlenhoff QSK 260-110-2000 2621 3285 3034 3906 107 908 руб.
2250 мм Mohlenhoff QSK 260-110-2250 3090 3832 3508 4556 127 278 руб.
2500 мм Mohlenhoff QSK 260-110-2500 3456 4338 4027 5158 130 729 руб.
2750 мм Mohlenhoff QSK 260-110-2750 3822 4843 4545 5759 151 438 руб.
3000 мм Mohlenhoff QSK 260-110-3000 4090 5245 4863 6237 155 312 руб.
3250 мм Mohlenhoff QSK 260-110-3250 4358 5647 5181 6715 172 850 руб.
3500 мм Mohlenhoff QSK 260-110-3500 4571 5874 5434 6985 176 795 руб.
3750 мм Mohlenhoff QSK 260-110-3750 4783 6101 5686 7254 197 221 руб.



Купить конвекторы Mohlenhoff QSK [email protected]





Mohlenhoff QSK 320

Ширина корпуса конвектора - 320 мм.

3-х трубный теплообменник.

Высота - 110 мм.

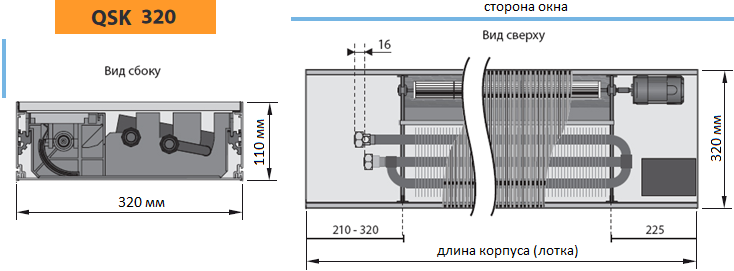

Конвектор Mohlenhoff QSK 320. Ширина - 320 мм. Теплообменник 3-х трубный



Цены, основные параметры и типоразмеры QSK 320

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20 °C при 90/70/20 °C
при 65% оборотов вентилятора при 100% оборотов вентилятора при 65% оборотов вентилятора при 100% оборотов вентилятора

QSK 320

320 мм 110 мм 850 мм Mohlenhoff QSK 320-110-850 888 1175 1060 1402 85 721 руб.
1000 мм Mohlenhoff QSK 320-110-1000 1243 1645 1484 1962 96 653 руб.
1250 мм Mohlenhoff QSK 320-110-1250 1776 2349 2120 2803 99 653 руб.
1500 мм Mohlenhoff QSK 320-110-1500 2175 2696 2596 3405 104 950 руб.
1750 мм Mohlenhoff QSK 320-110-1750 2573 3357 3071 4007 121 150 руб.
2000 мм Mohlenhoff QSK 320-110-2000 3039 3575 3626 4266 126 433 руб.
2250 мм Mohlenhoff QSK 320-110-2250 3504 4676 4181 5581 146 577 руб.
2500 мм Mohlenhoff QSK 320-110-2500 4022 5286 4799 6309 150 452 руб.
2750 мм Mohlenhoff QSK 320-110-2750 4539 5896 5417 7037 172 146 руб.
3000 мм Mohlenhoff QSK 320-110-3000 4837 6366 5772 7598 177 358 руб.
3250 мм Mohlenhoff QSK 320-110-3250 5234 6836 6126 8159 188 370 руб.
3500 мм Mohlenhoff QSK 320-110-3500 5372 7089 6411 8461 197 644 руб.
3750 мм Mohlenhoff QSK 320-110-3750 5610 7342 6695 8763 227 227 руб.



Mohlenhoff QSK 360

Ширина корпуса конвектора - 360 мм.

4-х трубный теплообменник.

Высота - 110 мм.

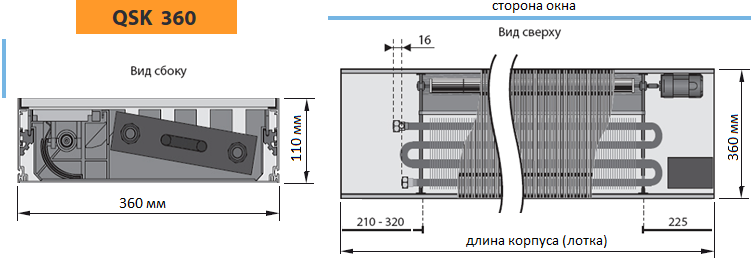

Конвектор Mohlenhoff QSK 360 шириной 360 мм, с 4-х трубным теплообменником



Цены и параметры конвекторов QSK 360 доступные для покупки

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20 °C при 90/70/20 °C
при 65% оборотов вентилятора при 100% оборотов вентилятора при 65% оборотов вентилятора при 100% оборотов вентилятора

QSK 360

360 мм 110 мм 850 мм Mohlenhoff QSK 360-110-850 1198 1619 1437 1944 102 555 руб.
1000 мм Mohlenhoff QSK 360-110-1000 1676 2267 2012 2721 106 711 руб.
1250 мм Mohlenhoff QSK 360-110-1250 2395 3239 2874 3887 111 078 руб.
1500 мм Mohlenhoff QSK 360-110-1500 2928 3926 3514 4711 124 391 руб.
1750 мм Mohlenhoff QSK 360-110-1750 3461 4612 4154 5534 137 773 руб.
2000 мм Mohlenhoff QSK 360-110-2000 4073 4910 4888 5893 150 945 руб.
2250 мм Mohlenhoff QSK 360-110-2250 4685 6395 5622 7677 164 046 руб.
2500 мм Mohlenhoff QSK 360-110-2500 5377 7222 6418 8668 177 428 руб.
2750 мм Mohlenhoff QSK 360-110-2750 6069 8048 7214 9658 190 600 руб.
3000 мм Mohlenhoff QSK 360-110-3000 6445 8669 7699 10403 203 912 руб.
3250 мм Mohlenhoff QSK 360-110-3250 6820 9290 8183 11147 217 225 руб.
3500 мм Mohlenhoff QSK 360-110-3500 7124 9610 8548 11531 232 439 руб.
3750 мм Mohlenhoff QSK 360-110-3750 7427 9929 8912 11914 247 583 руб.



Отличительные особенности и технические инновации внутрипольных конвекторов отопления Mohlenhoff серии QSK

Элетродвигатели EC в конвекторах Mohlenhoff QSK c вентиляторамиПлавно работающий ЕС-электромотор привода вентилятора в комбинации с управлением этим двигателем с синусной коммутацией обеспечивают низкую шумность работы для конвекторов длиной до 3750 мм. Следует отметить, что при длине конвектора 3,75 м, электрическая подсоединительная мощность составляет 35 Вт. Также есть возможности подсоединения через внутреннюю систему шин, а также напряжение 230 и 0-10 Вт.







В конвекторах QSK, благодаря малому расстоянию между валиками вентилятора (менее 40 мм), происходит равномерное и эффективное продувание теплообменника по всей длине;











Оптимальная подача воздуха достигается применением тангенциального вентилятора с заглушающим шум обтекаемым дефлектором и косо установленным теплообменником;











Использование для подключения к отоплению специальных бронированных гибких шлангов с шарнирными соединениями позволяет просто извлекать теплообменник для чистки лотка;

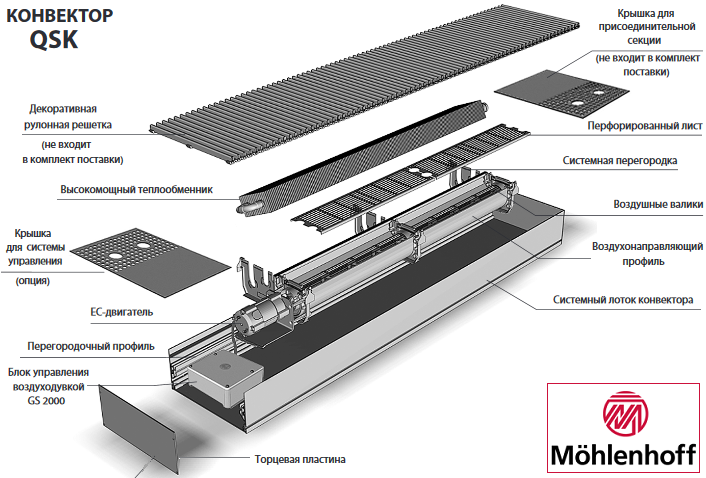

Устройство конвектора Mohlenhoff QSK

Устройство и основные элементы конвектора Mohlenhoff QSK
