Конвекторы Mohlenhoff QSKM

Mohlenhoff QSKM - внутрипольные конвекторы водяного отопления высотой всего 66 мм ! Имеют малошумный тангенциальный вентилятор (с технологией ЕС) и поэтому могут работать в режиме принудительной конвекциии, а при выключенном вентиляторе - с естественной конвекцией.

Отличительная ососбенность впольных низких конвекторов Моленхофф серии QSKM - самая маленькая высота корпуса среди всех конвекторов компании, что позволяет встраивать их в стяжку ("пирог") пола небольшой высоты. Однако обратите внимание, что поскольку конвекторы монтируются на основание на внутренние юстировочные ножки, высота при монтаже будет 75-80 мм.

Принцип действия встроенного в пол конвектора основан на том, что холодный воздух, сползающий в корпус прибора, продувается вентилятором через горячий теплообменник и уже нагретым подается в сторону высоких фасадных панорамных окон.

Купить конвекторы Mohlenhoff QSKM возможно в следующих типоразмерах:

  • QSKM 145. Ширина - 145 мм. Высота 66 мм. Теплообменник - 2-х трубный. Длина - от 0,75 до 3 метров (шаг - 25 см).
  • QSKM 195. Ширина - 195 мм. Высота 66 мм. Теплообменник - 2-х трубный. Длина - от 0,75 до 3 метров (шаг - 25 см).

Возможно изготовление лотка (корпуса) конвектора индивидуальной нестандартной длины.

Корпус производится из анодированного алюминиевого профиля, теплообменник из меди и алюминиевых ламелей и окрашивается в черный цвет.

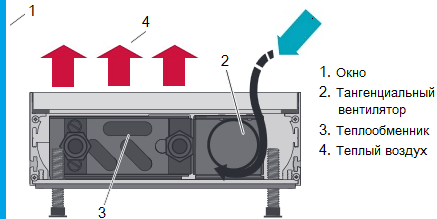

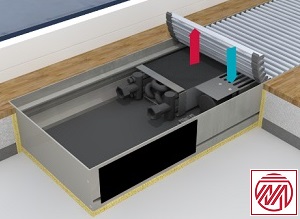

Внутрипольные конвекторы Mohlenhoff QSKM малой высоты (всего 66 мм) с принудительной конвекцией и тангенциальным вентилятором.               Принцип и схема работы конвектора Mohlenhoff QSKM



В корпусе конвектора QSKM размещены клеммы для подключения электромотора и управления работой вентилятора.

Для работы электродвигателя вентилятора требуется напряжение питания в 24 В DC, для регулирования числа оборотов - напряжение питания 0-10 В.

Для электроподключения и управления работой конвектора есть два решения, которые приобретаются отдельно:

  • посредством встраиваемых в корпус конвектора модулей VTM или VTMN. Здесь надо знать, что эти модули потребуют увеличения длины корпуса конвектора на 250 мм (VTM) или на 300 мм (VTMN);
  • посредством устанавливаемых на DIN-рейку внешних выносных блоков GS2000E-QSK ЕС2 или GS2000E-QSK ЕС8. В этом случае длина конвектора не изменяется.

В качестве выносного терморегулятора производитель рекомендует к использованию комнатный программируемый термостат Siemens RDG160T настенного монтажа со встроенным температурным датчиком и LCD-подсветкой.







Рабочее давление - максимум 10 бар (под заказ можно изготовить прибор для давления на 16 бар).

Рабочая температура теплоносителя - до +105°С.

Гидравлическое подсоединение стандартно организовано слева с торца корпуса конвектора. Также можно изготовить вход труб отопления слева через переднюю стенку корпуса или слева снизу (из дна) лотка конвектора.

Подключение имеет внутреннюю резьбу диаметром 3/8 ̋ и воздухоотводчик.



В комплект поставки входит:

  • конвектор в сборе с защитным на время монтажа листом из плотного картона толщиной 15 мм;
  • внутренние юстировочные ножки JBA 8.50 для регулирования по высоте от +79 до +110 мм, траверсы к ним. Под заказ возможны ножки с большей высотой регулировки от 95 до 190 мм;
  • руководство по монтажу и эксплуатации, паспорт изделия.

Декоративная закрывающая решетка покупается дополнительно.

Гарантия - 5 лет. Гарантия на электрические дополнительные комплектующие - 3 года.



Mohlenhoff QSKM 145

Ширина корпуса - 145 мм.

Теплообменник 2-х трубный.

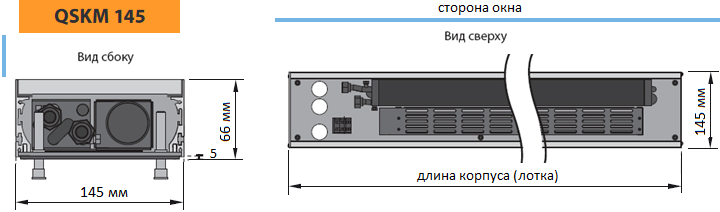

Конвектор Mohlenhoff QSKM 145. Ширина 145 мм, высота 66 мм, 2-х трубный теплообменник

Цены и основные характеристики конвекторов Mohlenhoff QSKM 145

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20 °C при 90/70/20 °C
при 65% оборотов вентилятора при 100% оборотов вентилятора при 65% оборотов вентилятора при 100% оборотов вентилятора

QSKM 145

145 мм 66 мм 750 мм Mohlenhoff QSKM 145-66-750 339 486 381 552 29 789 руб.
1000 мм Mohlenhoff QSKM 145-66-1000 339 486 381 552 39 034 руб.
1250 мм Mohlenhoff QSKM 145-66-1250 739 1059 828 1201 48 278 руб.
1500 мм Mohlenhoff QSKM 145-66-1500 941 1349 1056 1531 57 523 руб.
1750 мм Mohlenhoff QSKM 145-66-1750 1070 1535 1201 1531 66 768 руб.
2000 мм Mohlenhoff QSKM 145-66-2000 1303 1868 1462 2118 75 499 руб.
2250 мм Mohlenhoff QSKM 145-66-2250 1440 2063 1615 2341 85 258 руб.
2500 мм Mohlenhoff QSKM 145-66-2500 1624 2328 1821 2641 92 962 руб.
2750 мм Mohlenhoff QSKM 145-66-2750 1809 2592 2029 2941 103 747 руб.
3000 мм Mohlenhoff QSKM 145-66-3000 1993 2857 2236 3241 112 992 руб.

В отделе продаж уточняйте тепловую мощность конвектора при других температурных режимах и частоте вращения вентилятора.



Купить конвекторы Mohlenhoff QSKM [email protected]





Mohlenhoff QSKM 195

Ширина - 195 мм.

Теплообменник 2-х трубный.

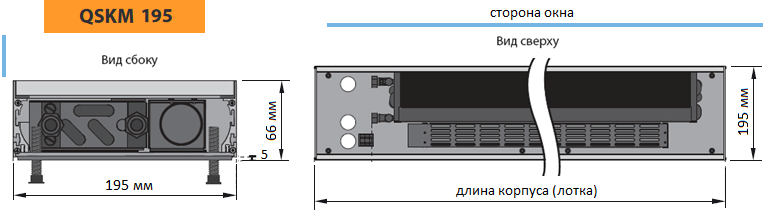

Конвектор Mohlenhoff QSKM 195. Ширина 195 мм, глубина 66 мм, 2-х трубный теплообменник

Основные характеристики и цены конвекторов Mohlenhoff QSKM 195

Модель Ширина Высота Длина Краткое наименование модели конвектора Теплоотдача, Вт

ЦЕНА

Скидки от одного конвектора

при 75/65/20 °C при 90/70/20 °C
при 65% оборотов вентилятора при 100% оборотов вентилятора при 65% оборотов вентилятора при 100% оборотов вентилятора

QSKM 195

195 мм 66 мм 750 мм Mohlenhoff QSKM 195-66-750 630 913 713 1034 33 898 руб.
1000 мм Mohlenhoff QSKM 195-66-1000 630 913 713 1034 39 547 руб.
1250 мм Mohlenhoff QSKM 195-66-1250 1233 1788 1396 1956 49 306 руб.
1500 мм Mohlenhoff QSKM 195-66-1500 1746 2531 1978 2867 59 578 руб.
1750 мм Mohlenhoff QSKM 195-66-1750 1985 2879 2249 3261 69 336 руб.
2000 мм Mohlenhoff QSKM 195-66-2000 2417 3503 2737 3969 77 040 руб.
2250 мм Mohlenhoff QSKM 195-66-2250 2669 3871 3025 4385 86 798 руб.
2500 мм Mohlenhoff QSKM 195-66-2500 3012 4367 3411 4948 94 502 руб.
2750 мм Mohlenhoff QSKM 195-66-2750 3354 4864 3799 5510 104 261 руб.
3000 мм Mohlenhoff QSKM 195-66-3000 3697 5361 4187 6072 115 560 руб.

Уточняйте в отделе продаж тепловую мощность конвектора при других температурных режимах и частоте вращения вентилятора.

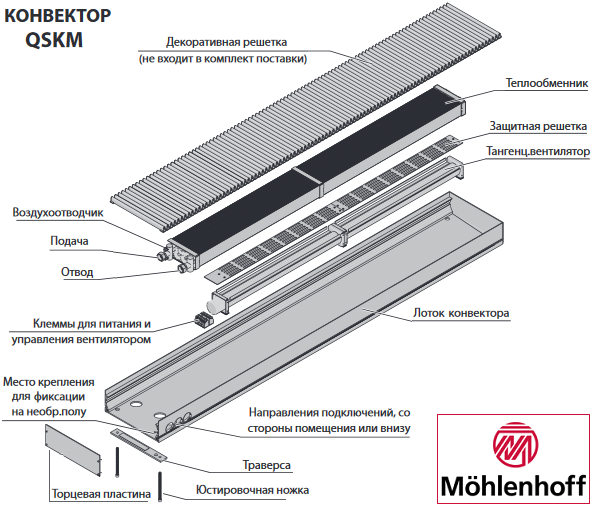

Устройство конвектора Mohlenhoff QSKM



Устройство и основные элементы внутрипольного конвектора Mohlenhoff QSKM
